MWS系列

独立风能发电电站;独立户用风能发电系统;移动通信基站、高速公路等无人区域的电力供应等;沿海海岛、偏远山区、边防哨所等;电力供应不足或电力短缺的地区科研项目、政府示范工

程、景观照明工程等;


产品特点

   ►可用于风光互补的离网系统

   ►可选多种功能:风速检测功能、转速控制功能、温度补偿功能等

   ►可选RS232/RS485/RJ45/GPRS/Zigbee/蓝牙多种连接方式进行监控,其中具备GPRS/蓝牙

      /RJ45的控制器还可实现APP监控

   ►20年技术积累,负责起草中小型风力发电机组用控制器国家标准


技术参数
2KW

型号

WWS20-48

WWS20-120

风机输入

额定输入功率

2KW

额定输入电压

48V

120V

输入电压范围

0~64Vdc

0~160Vdc

额定输入电流

42A

17A

手动制动

同时按Enteresc键,完全卸荷,需手动恢复

空气开关闭合时,三相交流短路

过电流制动

42A(出厂值)

21A(出厂值)

过电压制动

输出过压控制

过风速制动(可选)

18m/s0-30m/s可设定),达到系统设定风速时完全卸荷,风速低于15m/s10min后自动恢复

过转速制动(可选)

500/分(出厂值,0~1000/分可设定)达到系统设定转速时完全卸荷,10min后自动恢复;

光伏输入

额定输入功率

60W

最大光伏开路电压

96Vdc

240Vdc

额定输入电流

13A

5A

反接保护

充电参数

额定蓄电池电压

48Vdc

120Vdc

温度补偿功能(可选)

-3mV/℃/2V

输出参数

额定输出电压

48Vdc

120Vdc

输出过压点

58Vdc

145Vdc

输出过压恢复点

低于输出过压点自动恢复

通用参数

整流方式

不控整流

显示方式

LCD

显示内容

直流输出电压、风机电压、风机电流、风机功率、蓄

电池电压、光伏电压、光伏电流、光伏功率等

监控模式(可选)

RS232/RS485/RJ45/GPRS/蓝牙/Zigbee

监控内容

实时显示:直流输出电压、风机电压、风机电流、风机功率、蓄电池电压、光伏电压、光伏电流、光伏功率等

参数设置:输出过压点风机过电流点、风机手动制动等

防雷保护

转换效率

≥95%

静态损耗

2W

3W

环境温度

-20℃+40℃

湿度

5%~95%,无凝露

噪音

≤65dB

冷却方式

自冷

安装方式

壁挂式

外壳防护等级

IP20

产品尺寸(××)

420×440×175 mm

产品净重

12kg

3KW

型号

WWS30-48

WWS30-120

风机输入

额定输入功率

3kW

额定输入电压

48Vdc

120Vdc

输入电压范围

0~64Vdc

0~160Vdc

额定输入电流

63Adc

25Adc

手动制动

按“Enter+Esc”键后风机制动,需手动恢复

空气开关闭合时,三相交流短路

过电流制动

63A(出厂值)

25A(出厂值)

过电压制动

同“输出过压”控制

过风速制动

可选

过转速制动

可选

光伏输入

额定输入功率

900W

最大光伏开路电压

96Vdc

240Vdc

额定输入电流

19Adc

8Adc

反接保护

充电参数

额定蓄电池电压

48Vdc

120Vdc

温度补偿功能(可选)

-3mV/℃/2V

输出参数

额定输出电压

48Vdc

120Vdc

输出过压点

58Vdc

145Vdc

输出过压恢复点

低压过压点恢复充电

最大输出电流

63Adc

25Adc

通用参数

整流方式

不控整流

显示方式

LCD

显示内容

直流输出电压、风机电压、风机电流、风机功率、蓄

电池电压、光伏电压、光伏电流、光伏功率等

监控模式(可选)

RS232/RS485/RJ45/GPRS/蓝牙/Zigbee

监控内容

实时显示:直流输出电压、风机电压、风机电流、风机功率、蓄电池电压、光伏电压、光伏电流、光伏功率等

参数设置:输出过压点、风机过电流点、风机手动制动等

防雷保护

转换效率

≥95%

静态损耗

5W

7W

环境温度

-20℃+40℃

湿度

5%~95%,无凝露

噪音

≤65dB

冷却方式

自冷

安装方式

壁挂式

外壳防护等级

IP20

产品尺寸(××)

440×305×170 mm

产品净重

7.5kG

卸荷箱尺寸(××)

400×390×210mm

卸荷箱净重

13.5kG



5KW

型号

WWS50-48

WWS50-120

WWS50-240

风机输入

额定输入功率

5kW

5kW

5kW

额定输入电压

48Vdc

120Vdc

240Vdc

输入电压范围

0~64Vdc

0~160Vdc

0~320Vdc

额定输入电流

105Adc

42Adc

21Adc

手动制动

按“Enter+Esc”键后风机制动,需手动恢复

空气开关闭合时,三相交流短路

过电流制动

105A(出厂值)

42A(出厂值)

21A(出厂值)

过电压制动

同“输出过压”控制

过风速制动(可选)

14m/s0-30m/s可设定),达到系统设定风速时完全卸荷,10min后自动恢复

过转速制动(可选)

500/分(出厂值,0~1000/分可设定)达到系统设定转速时完全卸荷,10min后自动恢复;

光伏输入

额定输入功率

1500W

最大光伏开路电压

96Vdc

240Vdc

480Vdc

额定输入电流

32Adc

13Adc

7Adc

反接保护

充电参数(可选)

额定蓄电池电压

48Vdc

120Vdc

240Vdc

温度补偿功能(可选)

-3mV/℃/2V

输出参数

额定输出电压

48Vdc

120Vdc

240Vdc

输出过压点

58Vdc

145Vdc

290Vdc

输出过压恢复点

低于过压点恢复充电

通用参数

整流方式

不控整流

显示方式

LCD

显示内容

直流输出电压、风机电压、风机电流、风机功率、蓄

电池电压、光伏电压、光伏电流、光伏功率等

监控模式(可选)

RS232/RS485/RJ45/GPRS/蓝牙/Zigbee

监控内容

实时显示:直流输出电压、风机电压、风机电流、风机功率、蓄电池电压、光伏电压、光伏电流、光伏功率等

参数设置:输出过压点、风机过电流点、风机手动制动等

防雷保护

转换效率

≥95%

静态损耗

5W

环境温度

-20℃+40℃

湿度

5%~95%,无凝露

噪音

≤65dB

冷却方式

自冷

安装方式

壁挂式

外壳防护等级

IP42

产品尺寸(××)

440×425×170 mm

440×305×170 mm

440×305×170 mm

产品净重

12kG

7.5kG

7.5kG

卸荷箱尺寸(××)

730×390×190mm

卸荷箱净重

19kG



10KW

型号

WWS100-240

WWS100-120

风机输入

额定输入功率

10kW

10kW

额定输入电压

240Vdc

120Vdc

输入电压范围

0~320Vdc

0~160Vdc

额定输入电流

42Adc

84Adc

手动制动

按“Enter+Esc”键后风机制动,需手动恢复

空气开关闭合时,三相交流短路

过电流制动

42A(出厂值)

84A(出厂值)

过电压制动

同“输出过压”控制

过风速制动(可选)

14m/s0-30m/s可设定),达到系统设定风速时完全卸荷,10min后自动恢复

过转速制动(可选)

500/分(出厂值,0~1000/分可设定)达到系统设定转速时完全卸荷,10min后自动恢复;

光伏输入

额定输入功率

3000W

3000W

最大光伏开路电压

240Vdc

240Vdc

额定输入电流

13Adc

25Adc

反接保护

充电参数(可选)

额定蓄电池电压

240Vdc

120Vdc

温度补偿功能(可选)

-3mV/℃/2V

输出参数

额定输出电压

240Vdc

120Vdc

输出过压点

290Vdc

145Vdc

输出过压恢复点

低于过压点恢复充电

通用参数

整流方式

不控整流

显示方式

LCD

显示内容

直流输出电压、风机电压、风机电流、风机功率、蓄

电池电压、光伏电压、光伏电流、光伏功率等

监控模式(可选)

RS232/RS485/RJ45/GPRS/蓝牙/Zigbee

监控内容

实时显示:直流输出电压、风机电压、风机电流、风机功率、蓄电池电压、光伏电压、光伏电流、光伏功率等

参数设置:输出过压点、风机过电流点、风机手动制动等

防雷保护

转换效率

≥95%

静态损耗

5W

环境温度

-20℃+40℃

湿度

5%~95%,无凝露

噪音

≤65dB

冷却方式

自冷

安装方式

壁挂式

外壳防护等级

IP42

产品尺寸(××)

440×305×170 mm

产品净重

9kG

卸荷箱尺寸(××)

520×550×430mm

卸荷箱净重

45kG




应用案例

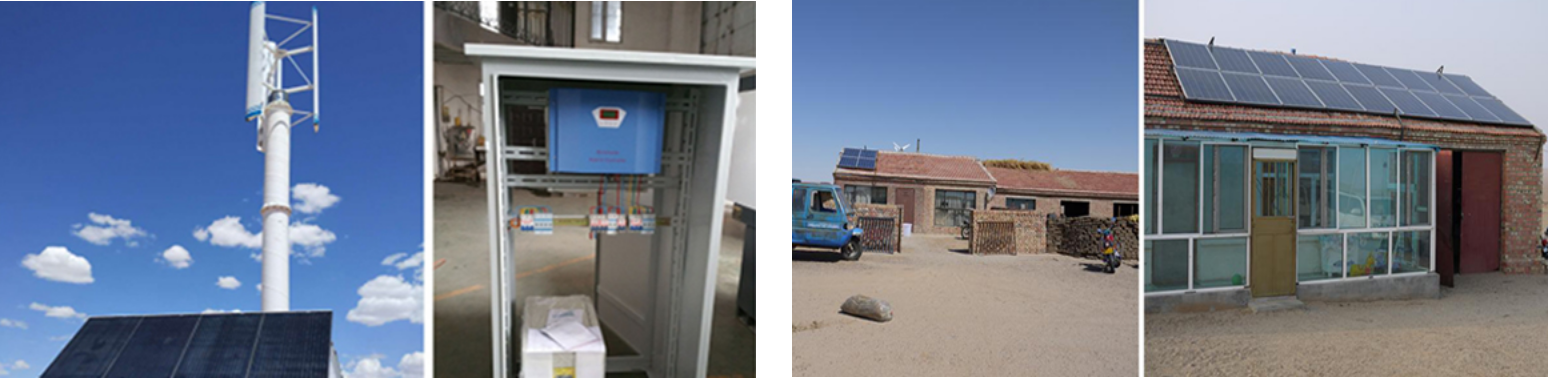

内蒙古锡林郭勒盟户用系统                                                                                                             马达加斯加户用系统

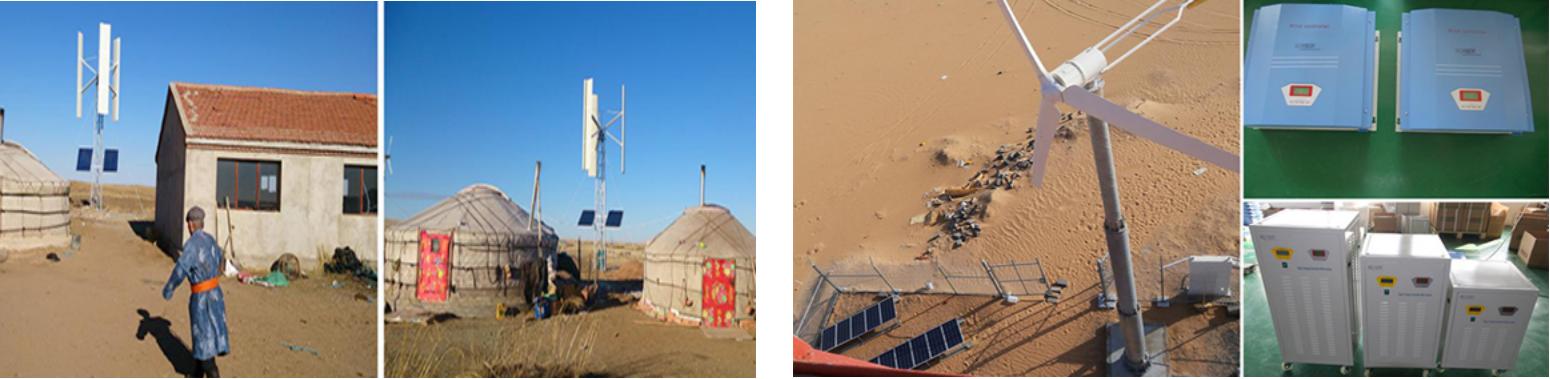

内蒙古二连浩特项目                                                                                                                       内蒙古额济纳旗风光互补项目

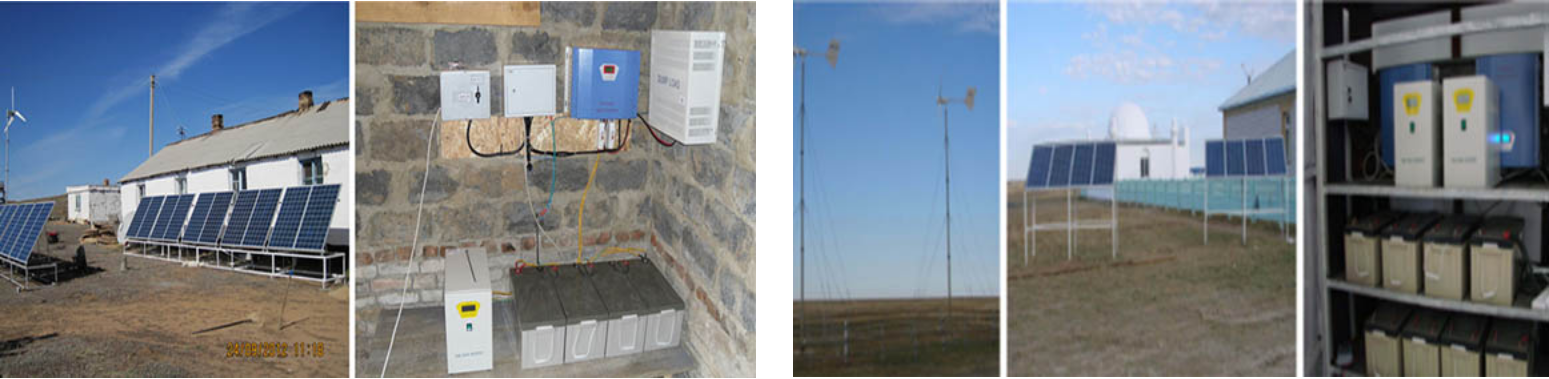

哈萨克斯坦风项目                                                                                                                         哈萨克斯坦农场项目



相关下载点击下载文档
